汽車智能駕駛與無人駕駛實訓臺-環境感知綜合實訓臺
2025-11-01 09:35
貨物名稱 | 主要功能配置及技術參數要求 |

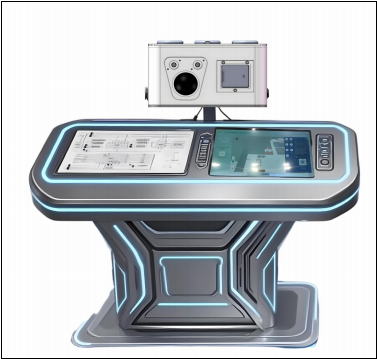

環境感知綜合實訓臺 |  環境感知綜合實訓臺是一款由域控制器、激光雷 達、4D 毫米波雷達、攝像頭、慣導 IMU、7 英寸的 交互平臺及相關線束組合而成桌面級教學實訓實驗 設備。具備手持式激光雷達數據采集的功能和多傳感 器融合感知的能力，支持校內道路數據采集及仿真環 境搭建，能夠快速的實現典型傳感器實訓教學場景實 驗測試。數采融合感知箱集成芯片主控，結合采集的 激光雷達、毫米波雷達、攝像頭數據，提供直觀的操 作界面，便于參數設置和數據查看，支持點云、雷達 圖等多種數據可視化方式，同時又可進行單傳感器的教學和科研開發。產品采用模塊化設計，提供多種接口，支持二次 開發，便于集成到其他自動駕駛產品系統中。一、硬件外觀參數 臺架主體需為鈑金材料，表面采用噴塑工藝，耐腐耐磨；臺架面板為亞克力材質，臺架面板上有絲印文字；臺面下方留 有收納空間，便于相關教學配件進行收納；臺架底部裝有靜音滾輪，方便設備移動。整體結構堅固、功能布局緊湊、造 型美觀大氣、防護嚴密、接口牢固、線纜規范、便于安裝。長≥1200mm*寬≥600mm*高≥1550mm 可拆卸感知箱尺寸： 1.箱體尺寸：≥300mm*185mm*220mm 2.屏幕尺寸：≥7 英寸 3.接口：USB ≥2，RJ45 網口≥2，HDMI≥1,電源口≥1，gmsl 接口≥4，CAN/CANFD 接口≥1，RS232 串口≥1，RS485 串口≥1； 4.網絡：網線/WIFI 5.工作電壓：12V 二、一個激光雷達 激光雷達是專門為掃除盲區設計的新型近距離 3D 激光雷達，主要應用于機器人環境感知、無人駕駛汽車環境感知、無人機測繪、智慧城市等領域。激光雷達采用創新性的信號處理技術，最小探測距離可近至 10 厘米，加上半球型超廣視 角的設計，可大范圍內有效探測各類極近距離障礙物。 （一）規格參數 1．線數：≥96 2．水平視場角：0~360° 3．激光波長：≥940nm 4．垂直視場角：0~90° 5．激光安全等級：Class1 人眼安全 6．水平角分辨率：≥0.4° 7．測距能力：不少于 60m(30m@10%NIST) 8．垂直角分辨率：≥0.947° 9．精度(典型值)31.5cm(1σ) 10．轉速：≥60011．幀率：≥10Hz 12．出點數：≥856,320pts/s(單回波模式),1,712,640pts/s(雙回波模式) 13．以太網傳輸速率：≥100Mbps 14．輸出數據協議：UDPPacketsOverEthernet 15．工作電壓：9V-32V 16．尺寸：直徑 60mm×高 63mm 17．產品功率：≥8W(典型值) 18．工作溫度：-40℃~+60℃ 19．重量：230g±20g(激光雷達本體) 20．存儲溫度：-40℃~+85℃ 21．時間同步：GPS，PTP&gPTP 22．防護等級：≥IP67/IP6K9K （二）軟件 RSView 包含以下功能：RSView 支持在 Windows64 位、Ubuntu18.04 以上操作系統上運行 1．通過以太網實時顯示數據； 2．將實時數據記錄保存為 PCAP 文件； 3．從記錄的 PCAP 文件中回放； 4．不同類型可視化模式，例如距離、時間、水平角度等等； 5．用表格顯示點的數據； 6．將點云數據導出為 CSV 格式文件； 7．測量距離工具； 8．將回放數據的連續多幀同時顯示； 9．顯示或者隱藏激光雷達中個別線束； （三）通信協議 激光雷達與電腦之間的通信采用以太網介質，使用 UDP 協議，和電腦之間的通信協議主要分為兩類，MSOP 與 DIFOP 數據協議。MSOP：I/O 類型：產品輸出，電腦解析；幀頭 Header 共 42bytes，用于識別出數據的開始位置。 DIFOP：DIFOP 是為了將產品序列號（S/N）、固件版本信息、上位機驅動兼容性信息、配置信息、角度信息、運行狀 態、故障診斷等信息，定期發送給用戶的“僅輸出”協議，用戶可以通過讀取 DIFOP 解讀當前使用產品的各種參數的 具體信息 三、一個 4D 毫米波雷達 毫米波雷達是一種基于 77GHz 頻段的車規級雷達傳感器，其采用 FMCW（調頻連續波）的電磁波發射機制，主要用 于發現并探測目標的空間位置、特征屬性、運動屬性等，而后通過特定的通訊方式（CAN/CANFD）將目標屬性對外 輸出。FR51 前向毫米波雷達在輸出目標屬性的同時，也可同步輸出相應的功能信息。 技術參數： 1．測距范圍：≥120m 2．距離測量精度：±0.2m 3．距離測量分辨率：±0.4m 4．水平角度測量范圍：±75°5．水平角度測量精度：±0.5° 6．水平角度測量分辨率：4° 7．垂直角度測量范圍：±15° 8．垂直角度測量精度：±1° 9．垂直角度測量分辨率：7° 10．速度測量范圍：±66.7m/s 11．速度測量精度：±0.2m/s 12．速度測量分辨率：0.2m/s 13．天線通道: ≥4T4R 14．工作溫度: -40~85℃ 15．防護等級: ≥IP67 16．刷新周期: ≥50ms 17．目標數量: ≥4818．輸出接口: CAN/CANFD 19．額定電壓: ≥12V 20．產品功耗:<4W 毫米波雷達標定：主要是為了矯正雷達安裝過程中的工藝誤差，使雷達法線與設計法線重合。 雷達可正常標定的前提是安裝工藝公差控制在要求的范圍之內。標定方式分為動態標定和靜態標定，通常情況下，動態 標定可以用于整車下線過程中的雷達標定，也可用于售后雷達維護或換件后的標定；靜態標定對于場地的要求較高，但 標定周期較短、標定精度高，用于整車下線標定。 四、主控單元 感知箱域控計算平臺參數： 1. 感知箱主控單元采用 Orin 芯片；AI 算力：≥100TOPS，支持 TensorRT、cuDNN、cuBLAS 等 AI 框架，支持多種 神經網絡模型推理和訓練，支持 PyTorch、TensorFlow 等主流 AI 框架 2. GPU:NVIDIAAmpere 架構、1024 個 CUDA 核心、支持 FP16、INT8、INT4 等多種計算精度 3. CPU: 8 核 ArmCortex-A78AEv8.264 位處理器、支持 1.5MBL2 緩存和 4MBL3 緩存4. 接口要求：RJ45 網口≥3、gmsl 接口≥8、CANFD 接口≥2、RS232 接口≥2、RS485 接口≥2 5. 硬盤存儲：≥512G 6. 工作溫度：-25℃~70℃ 7. 供電范圍：寬壓輸入 9-36VDC，典型功耗≤60W 五、2 個相機 攝像模組采用了索尼 CMOS 圖像傳感器（IMX390）、圖像處理器（GW5200）和 Maxim GMSL2 串行器（Max9295A） 開發設計。它符合車規級性能以及具有經過專業圖像調試的高質量圖像效 果；并配有 AA 車載規格鏡頭，模組整體可達到 IP67 防護等級。在自動駕駛/量產 ADAS 車型/機器人上廣泛應用。 技術參數 一個 H60 相機： 1．Sensor：SONY 2.12MP IMX390 RGGB 2．ISP：AP0202 3．感光尺寸：1/2.7 英寸 CMOS4．輸出分辨率：≥1920×1080 5．像素尺寸：≥3μm×3μm 6．幀率：≥1920×1080@30fps 7．支持 HDR：是 8．輸出數據格式：YUV422@8bit 9．串行器：MAXIM MAX9295A 10．相機接口：GMSL2 11．電源輸入：9~16VPOC（線纜供電） 12．工作電流：<250mA@12VDC 13．連接器：（Amphenol Z 型 Fakra） 14．工作溫度：-40℃~+85℃ 15．尺寸：寬 30mm×長 30mm×高 22.5mm 16．重量：<50g17．水平視場：≥60° 18．垂直視場：≥32° 一個 H120 相機: 1．Sensor：SONY 2.12MP IMX390 RGGB 2．ISP：AP0202 3．感光尺寸：1/2.7 英寸 CMOS 4．輸出分辨率：1920×1080 5．像素尺寸：3μm×3μm 6．幀率：1920×1080@30fps 7．支持 HDR：是 8．輸出數據格式：YUV422@8bit 9．串行器：MAXIM MAX9295A 10．相機接口：GMSL211．電源輸入：9~16VPOC（線纜供電） 12．工作電流：<250mA@12VDC 13．連接器：（Amphenol Z 型 Fakra） 14．工作溫度：-40℃~+85℃ 15．尺寸：寬 30mm×長 30mm×高 22.5mm 16．重量：<50g 17．水平視場：≥118.4° 18．垂直視場：≥62.6° 功能特性： 1. ▲傳感器臺架支持臺架上的集成的域控感知箱設備和臺架分離式設計，支持兼顧實訓室內和校園的戶外移動采集的 雙重需求。在室內測試場景下，臺架上域控感知箱設備可牢固固定在臺架預設的安裝位上，可滿足感知設備標定需求。 當需要進行校園場景移動采集時，域控感知箱可快速從臺架分離，轉換為便攜式手持采集單元。同時系統集成高亮度戶 外可讀顯示器，支持實時渲染激光雷達點云數據，并提供整套域控感知箱套件系統和臺架分離式設計的原理設計圖紙證明材料及實物照片（部件名稱需一一標注）。 2. ▲拆卸后域控感知箱系統采用智能數據同步方案，通過硬件級 PTP 協議確保多傳感器時間對齊精度小于 200μs。在 校園場景采集中，系統可同時記錄原始點云數據、圖像數據及軌跡信息，投標文件需提供分離域控感知箱系統校園實時 數據采集時的操作界面截圖。 六、典型實訓內容 （1）智能傳感器標定與功能調試 1.組合導航定位系統原理介紹 2.激光雷達定位算法原理介紹 3.攝像頭感知算法原理介紹 4.激光雷達定位算法原理介紹 5.激光雷達與攝像頭融合感知原理介紹 6.組合導航標定與定位功能調試實操 7.激光雷達標定與定位功能調試實操8.攝像頭標定與感知功能調試實操 9.激光雷達感知功能調試實操 10.激光雷達與攝像頭融合感知功能調試實操 11.4D 毫米波雷達技術基礎工作原理 12.4D 毫米波雷達設備操作與數據采集 13.4D 毫米波雷達應用案例、雷達數據處理、目標檢測與跟蹤算法、數據建圖，可視化工具使用等 （2）AI 視覺課程實訓 1.AI 視覺課程包含 1.deepstream 簡介與應用、 2.YOLO V5 簡介及使用、 3.安裝 TAO 模型訓練工具、 4.圖像分類/目標檢測推理、 5.語義分割、6.姿態估計、 7.汽車檢測、 8.動作識別等內容 （3）多傳感器融合實訓內容 1.包含校園內部數據采集 2.SLAM 建圖和數據處理、 3.數據復現與分析等課程。 |
